汎用カメラを使ったオルソ画像生成

概要

市販の汎用デジタルカメラで斜めから撮影した写真を、寸法が1mm/ピクセルのように規格化された真上からの画像（オルソ画像）に変換します。 CADシステムでオルソ画像を取り込むことにより、正確なCAD図面を作成するためのテンプレートが容易に作成可能です。

特徴

• 基準バーを一緒に撮影するだけで、正確なオルソ画像を作成（誤差5%程度）
• レンズの歪みも補正（事前にカメラキャリブレーション）

システム構成

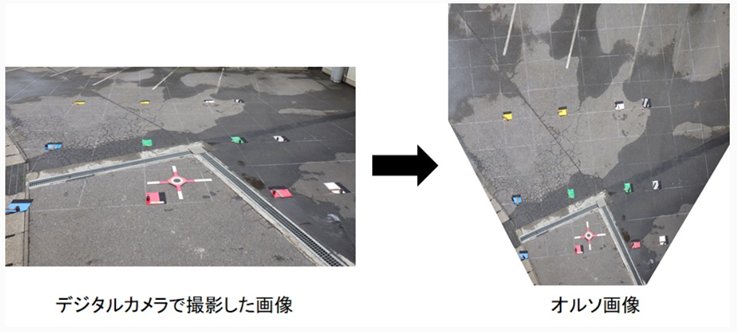

生成イメージ
